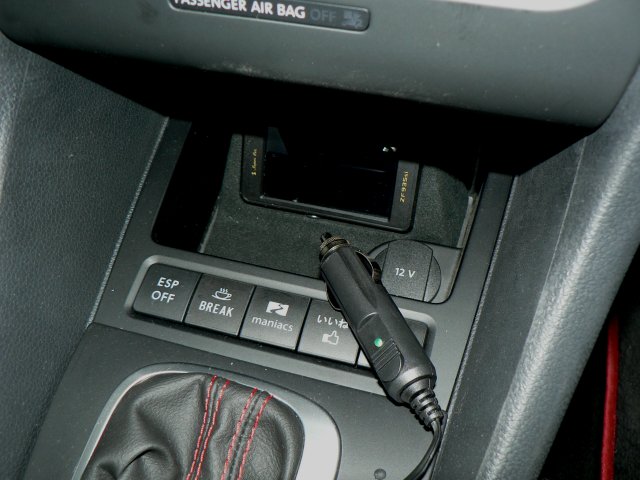

工房長です。お客様からmaniacs Console Decorative Switch用オルタネート変換モジュールの配線方法についてお問い合わせがありましたので、こちらでご説明いたします。車載機器で電源プラグがシガーライター型プラグになっている機器がいろいろあります。使わないときにはプラグを抜いて、写真のようにぶらぶらさせている状態をよく見かけますが、抜き差しは面倒ですし、抜いたプラグは邪魔ですね。

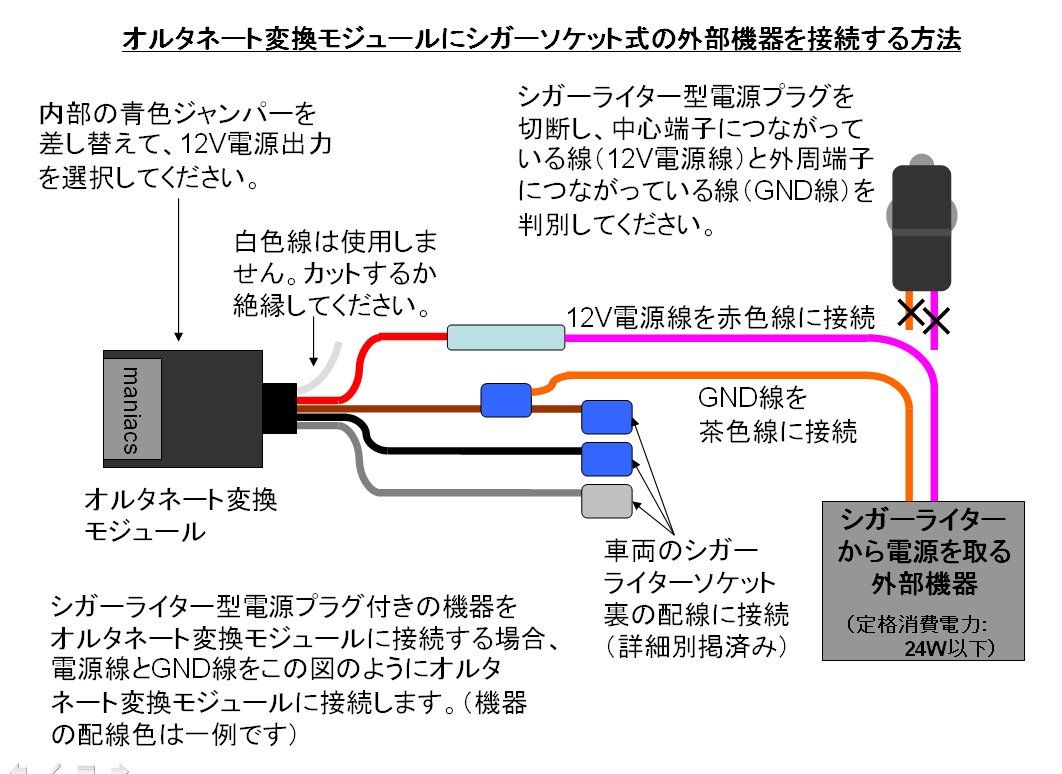

それをmaniacs Console Decorative SwitchでON/OFFするには、この図のようにシガーライター型プラグを切断して配線をオルタネート変換モジュールに直結すればOKです。ポイントはGND(アース)線を茶色線につなぐことです。そうすると、機器のON/OFFがスマートにできて、しかもちょっと洒落た使い心地です。是非ご利用ください。
maniacs Console Decorative Switch用オルタネート変換モジュール(商品ページ)
