工房長です。Golf R/GTI adidas/Edition35および、Golf6純正LEDテールライトセットを装着した車輌に適合する、T20タイプのLEDウィンカーバルブが登場ました。maniacsのGTIにも装着していますが、ウィンカーの点滅がデジタル的にシャキッとした印象になり、想像以上に効果を体感できます。電球とどう違うのかについてこちらの装着例に詳しく説明してありますので、ご参照ください。

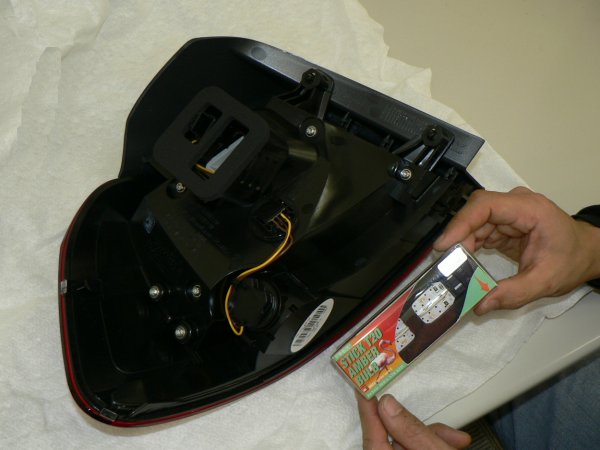

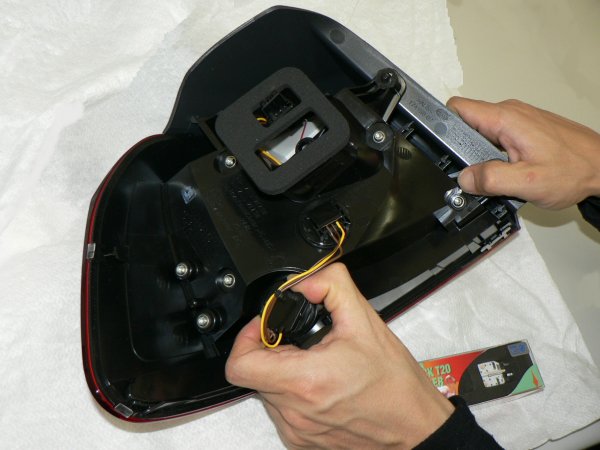

まず最初に、こちらのマニュアルを参照してウィンカーランプを含む左右外側のレンズユニットを車輌から取り外します。外したユニットの裏側、下部に丸く装着されているのがウィンカーランプのソケットです。まず、そのソケットの配線がフォーミンギしてあるのを手前に引き出してフリーにし、ソケットを回して外すのに支障のない状態にします。

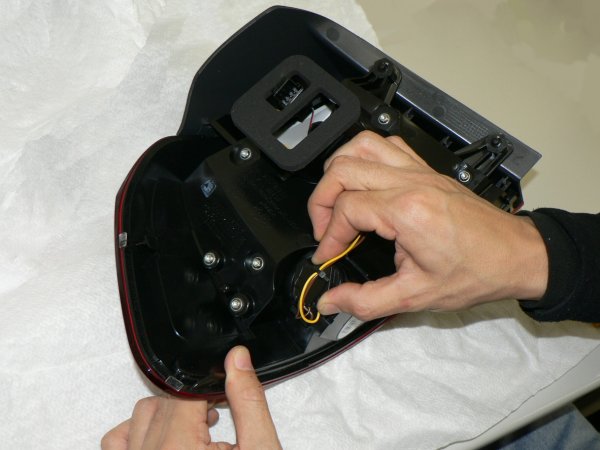

ソケットは反時計方向に回転させて取り外します。防水パッキン付きのソケットなので、手指で回すにはソケットの窪みに指をしっかり掛けてかなりの力が要ります。回せない場合は大きめのプライヤー等で摘んで回してください。プライヤーは力を掛け過ぎないように注意してください。

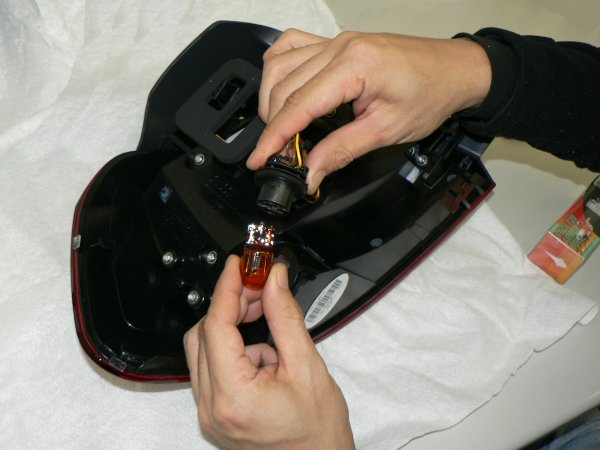

鈍いクリック感があり、45°ほど回転させるとロックが外れて、ソケットを真っ直ぐ手前に軽く抜くことができます。抜くのに力入りませんので、軽く抜けない場合は回転が足りていません。半時計方向につっかえるまで回してから引き抜くようにしてください。ソケットを外したら、電球をしっかり摘んでソケットから引き抜きます。抜くのは単純に引っ張るだけです。

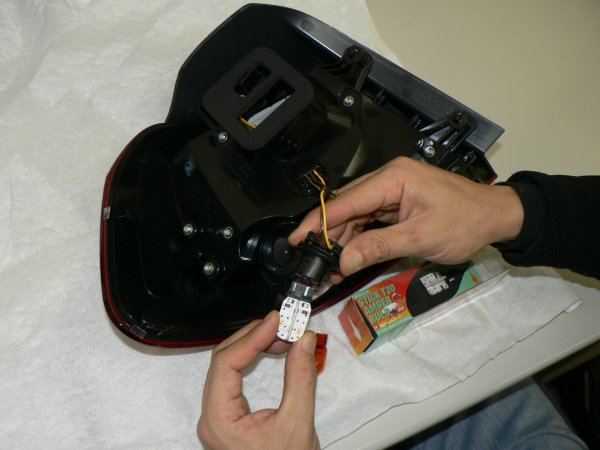

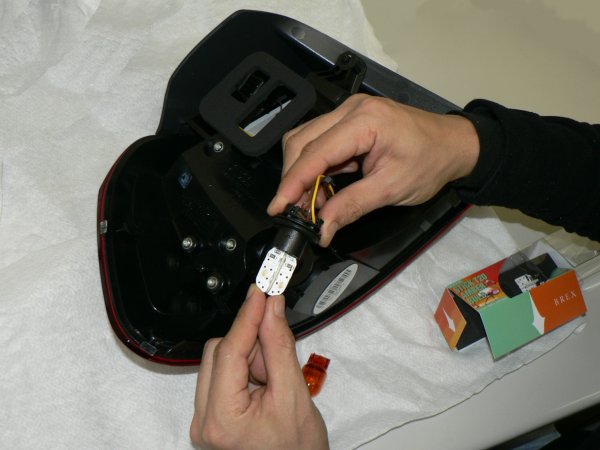

電球を抜いたらBREX STICK T20 AMBER BULBを差し込みます。BREX STICK T20 AMBER BULBは極性がありますので、正しい向きに挿す必用があります（逆挿しでは点灯しませんが破損することはありません）。上写真のようにソケットの配線が出ている側を自分の方に向けた状態で、BREX STICK T20 AMBER BULBの端子部に＋の表示がある面を自分の方に向けて挿し込んでください。挿し込む途中でクリック感があり、写真のように黒い端子部が隠れる位置まで挿してください。

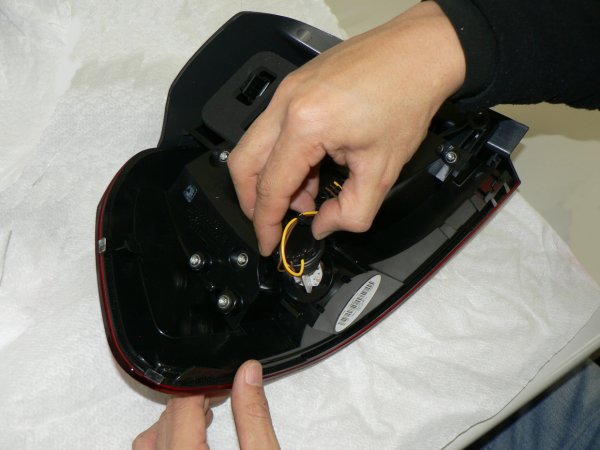

ソケットにBREX STICK T20 AMBER BULBを装着したら、元のようにレンズユニットにそうちゃくします。45°ほど回転させた位置でしっかりと取付穴に挿し込んでから、やや押し付け気味にしながら徐に時計方向に回転させます。取り付け時にはプライヤーは要りません。手指で十分に回せるレベルです。あまりにも固い場合は差し込みが不十分の可能性がありますので、目視で状態を十分に確認してみてください。
あとは、配線をもとのように綺麗にフォーミングして車輌に装着すれば完了です（装着後はウィンカー左右およびハザードの点灯確認をお願いいたします）。BREX STICK T20 AMBER BULBは点灯時の見栄えが上記のようにデジタル的にシャキッとするだけでなく、消灯時にはどのような外光の加減でどの角度から見ても、オレンジ色が透けて見えることが一切ありません。リアビューをよりスッキリとまとめることができます。
core LED W20-A（リアウインカー用LEDバルブ）
