GTXエンブレムの製作

工房長です。今回、GTXのフロントエンブレム製作を、フロントグリルのご注文と一緒に承りました。GTXのエンブレム製作は、実はエンブレム加工の中でも一番大変な方です。もともとGTXのフロントエンブレムがないために、台座の板を切り出さなくてはならないからです。台座の板は、今回もアシュトレイリッドのパーツから切り出しました。

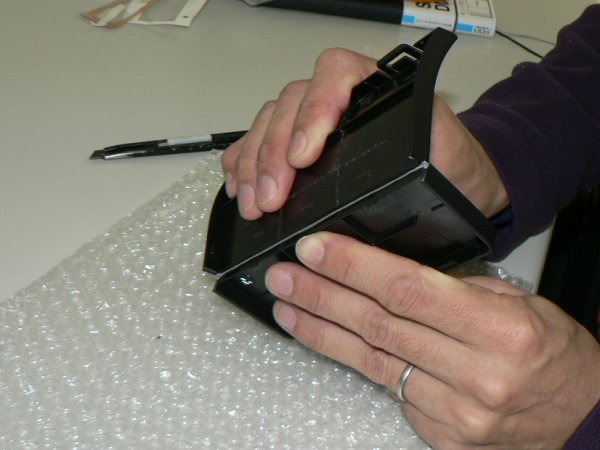

作業の始めに、GTXのエンブレムの台紙をピッタリの寸法に切って、外形合わせをし易くしておきます。次に、アシュトレイリッドのプラスティック板を切り出します。このパーツ、今回もたまたま倉庫にあったので使いましたが、ふと気になって価格を調べたらリッド単体で4,800円もします（愕）。かなり贅沢な使い方ですね。切り出したリッドに外形をケガキます。

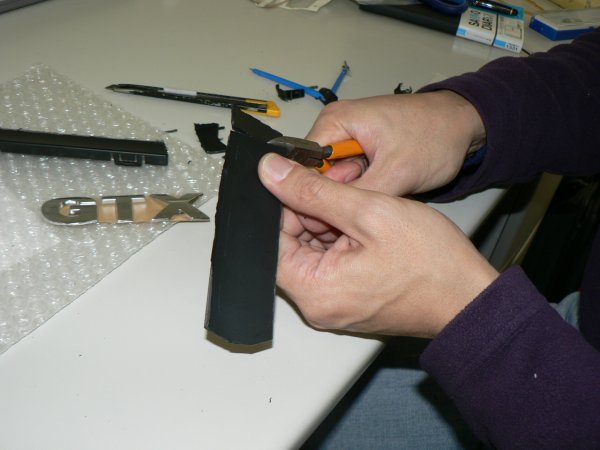

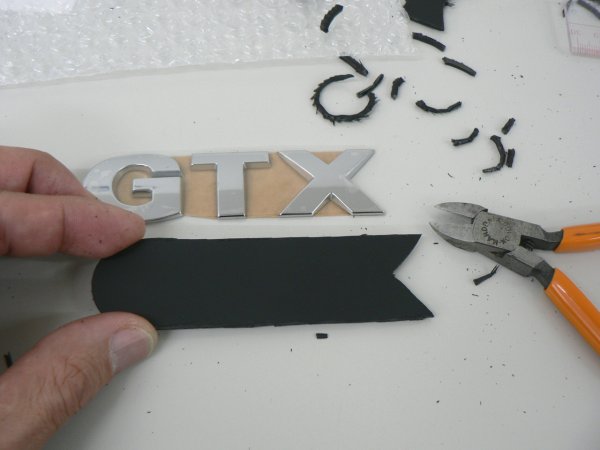

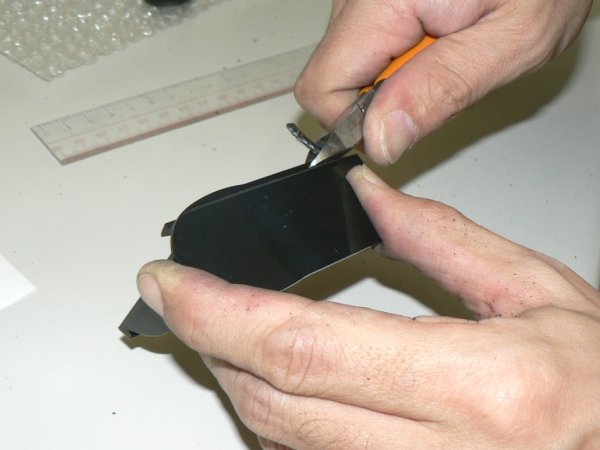

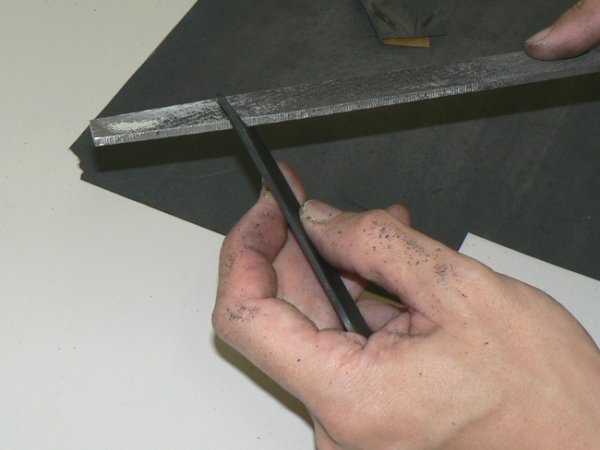

次に、ケガキ線に沿って外形をニッパーで切り出します。一気に丁度良い寸法に切り出そうとすると、製品になる方の部材に歪みが発生してしまうので、少し大きめに切り出してから、再度ニッパーで少し小さめにカットし、何回かに分けて丁度良い寸法まで詰めます。だいたいの外形がカットできたら、ヤスリでピッタリの寸法まで整えていきます。

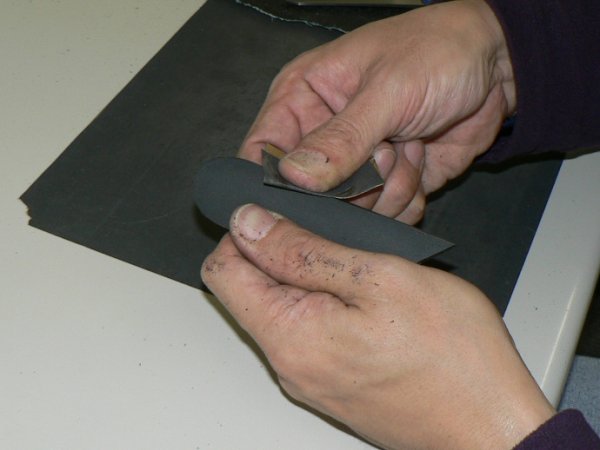

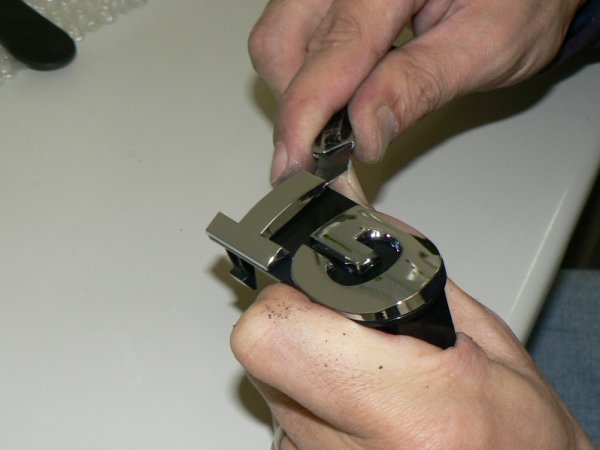

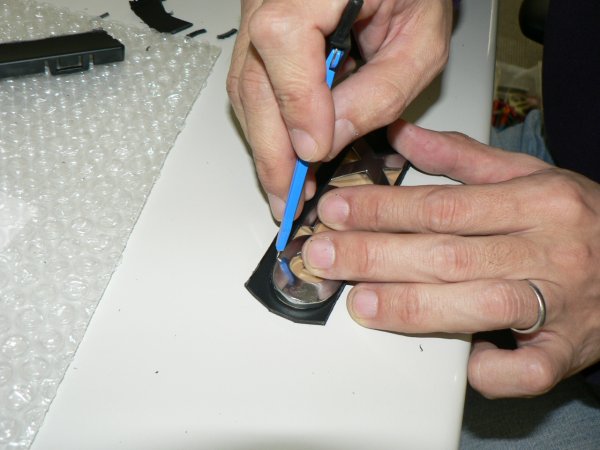

台座の板の方は、紙ヤスリで断面を整えて完了です。次にこれを貼り付けるベース部分を作ります。ベース部分はGTのフロントエンブレム（新品）をひとつ潰して製作します。まずGTのエンブレムからGTの文字を剥がしてしまいます（勿体ない）。次に、GTとGTXの文字を比べて、GTの方がはみ出している部分をニッパーでカットしていきます。

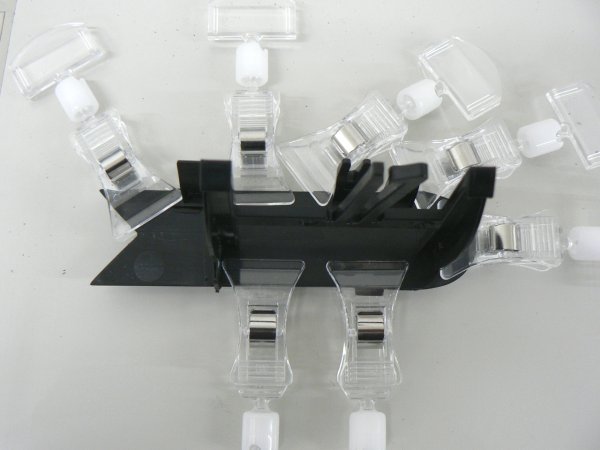

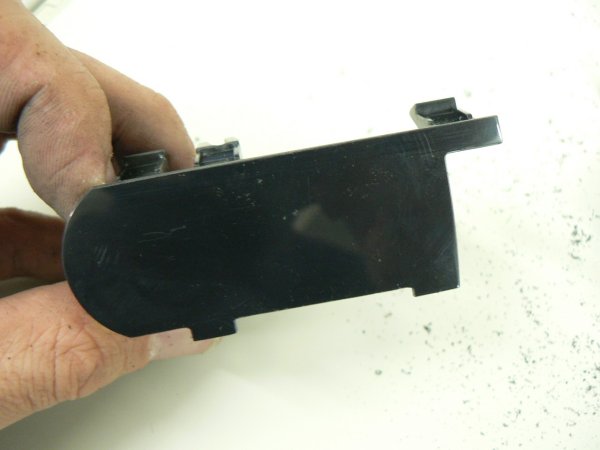

外形を切り出したら、ヤスリで形状を仕上げてベース部分を完成させます。表面は接着しやすいように紙ヤスリで面を整えます。前回、3Mの工業用両面テープで接着しましたが、今回は接着剤で取り付けます。接着剤を両面に薄く塗って貼り合わせ、プラスチック製のクリップで押さえます。合わせ目から接着剤がはみ出してきますので、固まる前に綺麗にクリーニングして仕上げておきます。

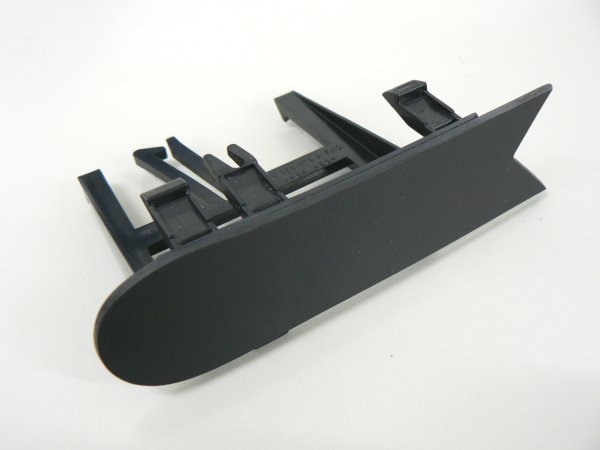

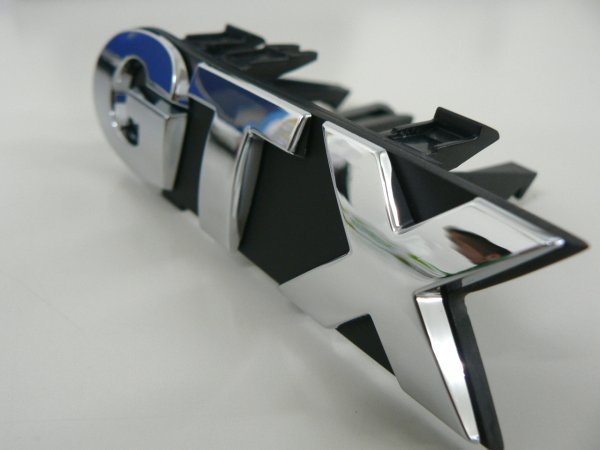

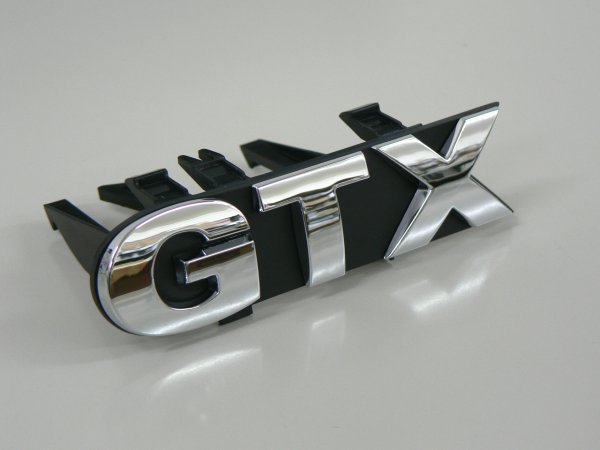

完成した台座が左写真です。アシュトレイリッドから切り出したので、台座の表面仕上げがとても綺麗です。そこに、GTXのエンブレムを貼り付けて、いよいよ完成です。全く違和感がなく、今回も良い感じで仕上がりました。っと、ここまで書いて、そういえば以前に同じような記事を上げた記憶があるなぁと思って検索したら、過去にも同じエンブレムの製作記事がありました（笑）。

今回、製作の所要時間2.5時間でした。このエンブレムは、フロントグリルが入荷しましてから、装着して一緒に発送しますのでもうしばらくお待ちください。
