工房長です。PivotマルチゲージXVの装着マニュアル続編です。前回カバー類を外すところまで書きました。カバーを外したら、次は配線の布設です。以下の作業は全て車のキーを抜いた状態で行ってください。

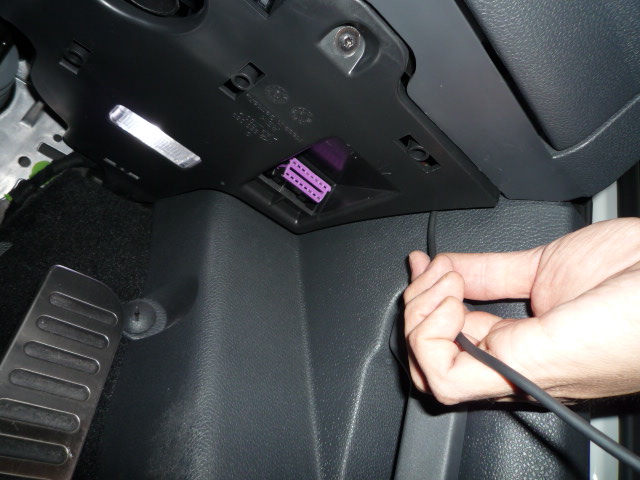

PivotマルチゲージXVに付属の配線ケーブルを所定のルートに通します。ボンネットオープナーの奥のあたり、側面と天面の内装の間に隙間がありますので、そこに配線ケーブルの先端を差し込みます。

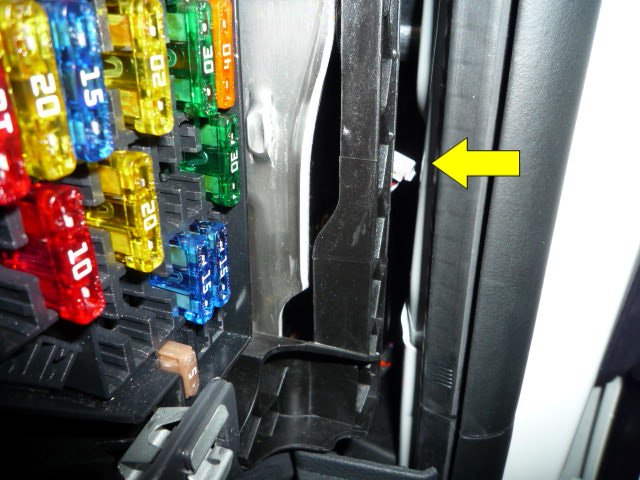

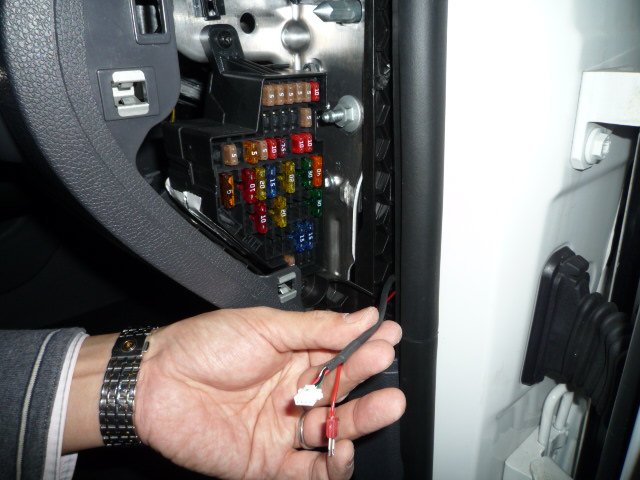

20cmほど配線ケーブルを差し込んで、少し手前右の方に向けるようにすると、ヒューズボックス横の隙間にケーブルの先端が見えます。それを摘んで引き出します。同様に、赤いケーブルも引き出します。

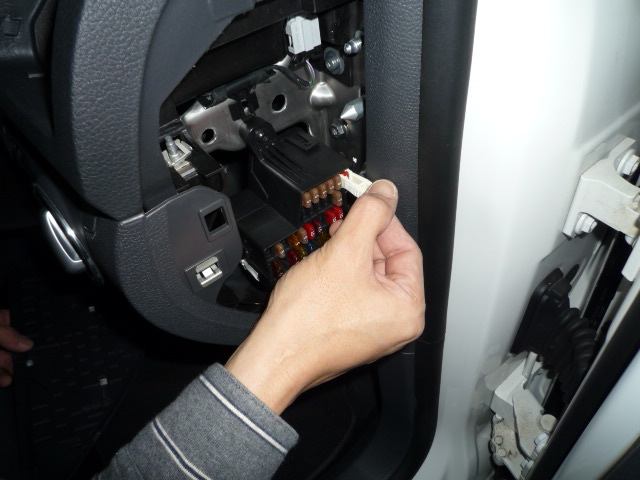

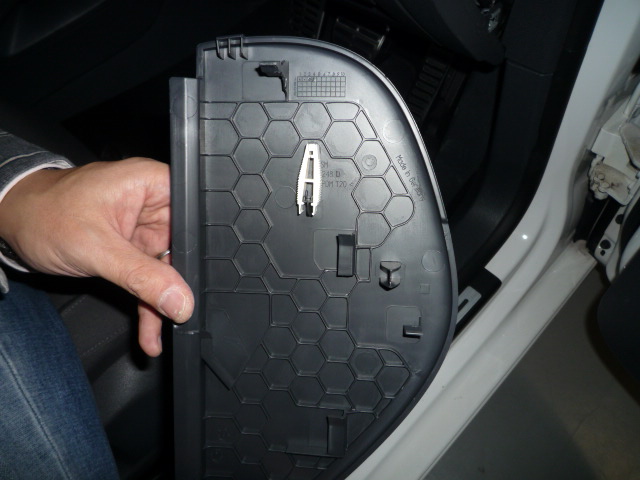

次に、ヒューズボックスカバー裏に着いてる白いヒューズクランプを取り出します。そのクランプを使って、ヒューズボックスの一番右上、赤いヒューズを外します。クランプで摘んで引くと簡単に外れます。
ヒューズを外したところに、先程引き出した赤い配線の先端にあるヒューズ型の電源端子を差し込みます。差し込む向きがあるので注意してください。写真のように線が下側から出る向きに挿します。

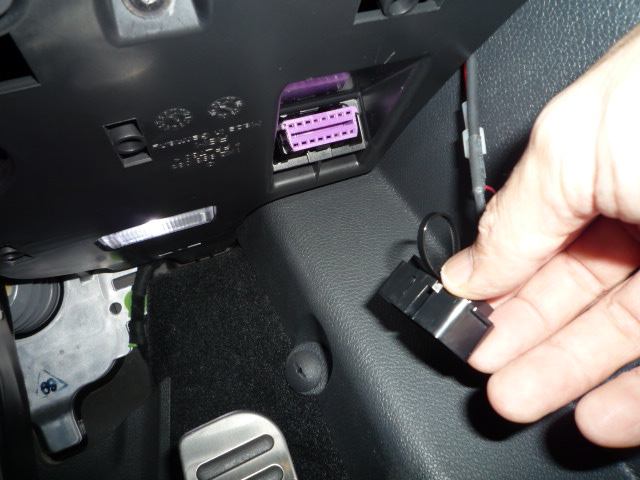

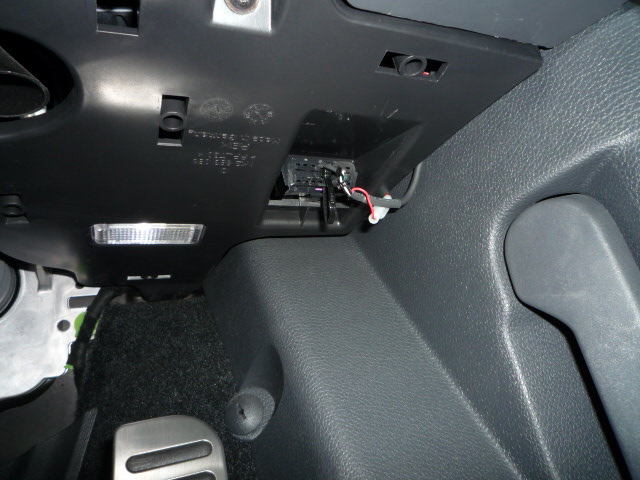

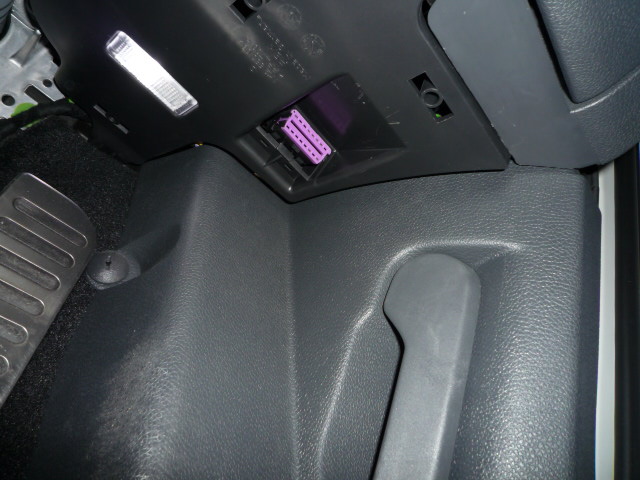

次にOBD2ポートにコネクタを差し込みます。OBD2は天面にある薄紫色のコネクターのことです。ケーブルの余長は全部上にたぐってください。コネクタは向きを合わせて差し込むだけです。

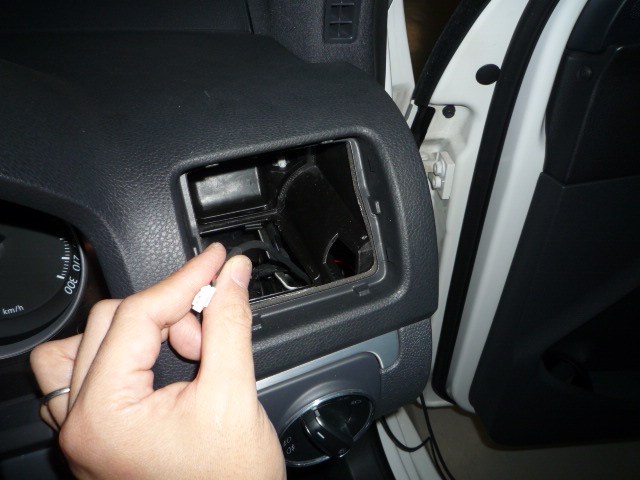

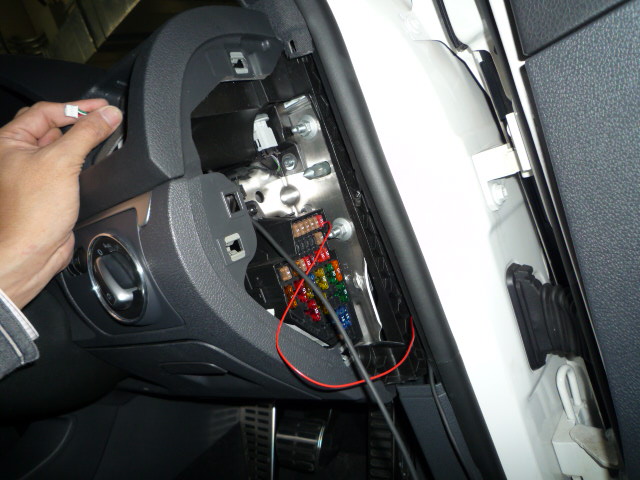

上部は、配線ケーブルの先端のコネクターを、エアコンルーバーの空間に導きます。ヒューズボックスの上部とエアコンルーバーを外したスペースはつながっているので、簡単にケーブルを通すことができます。

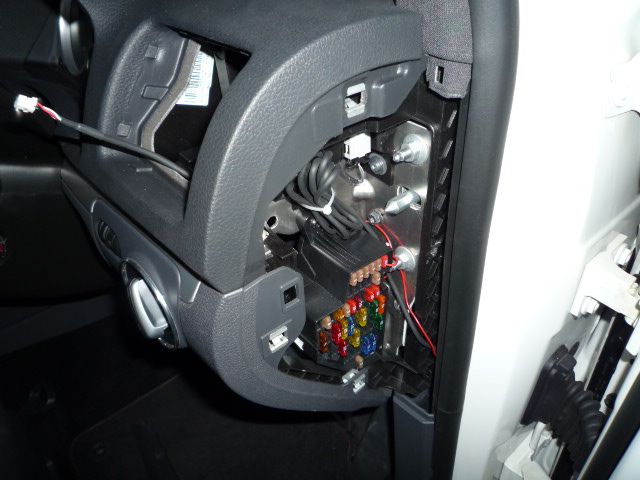

ケーブルの長さが余りますので、付属のタイラップで車輌のダッシュボード脇のヒューズボックスのスペース内に括り付けてください。配線がエアコンルーバーのところまで引き出されましたら、配線ケーブルの布設はこれで完了です。あとはPivotマルチゲージXVを装着するだけです（by_maniacsコンプリートの場合はエアコンダクトリッドを装着します）。続きは順次アップしていきます。
